Anta japansk precisionskulguide skena, bra belastning, med lågt startmoment och högeffektiv kraftöverföring.
Unik strukturell design, huvudkolumnen antar en flerskikts tvärstödstruktur, i kombination med en stor spandesign, som ger utmärkt styvhet för maskinverktyget så att maskinverktyget har en hög hastighet och hög precisionsbearbetning vid jämnhet.
Den högprecision direktanslutna spindeln kan kopplas ihop med spindelhögtryckscentret för att uppnå borrning och knackning i en borr till slutet av kaninen som lyfter kniven, vilket förbättrar effektiviteten i processen och sparar investeringar för företaget.
Utvecklade spindeluttrycksstart och snabba verktygsändringsfunktion, med spindel- och dragplattans synkronförskjutning avsevärt minskar bearbetning av takttid och förbättrar den dagliga utgången.
Produktionsinformation
Teknisk parameter
| Punkt | Enhet | T600a | |
| Resa | X-AXIS (vänster och höger bearbetningsområde) | mm | 600 |
| Y-axel (fram- och bakbearbetningsområde) | mm | 400 | |
| Z-axel (övre och nedre bearbetningsområde) | mm | 320 | |
| Avstånd från spindelnäsan till arbetsytan | mm | 200 ~ 520 | |
| Arbetsbord | Tabellstorlek | mm | 700 × 420 |
| T-formade CaO-dimensioner | mm | 3 × 14 × 125 | |
| Maximal bordsbelastning | kg | 250 | |
| Axel | Spindelnem | BT20/BBT30 | |
| Spindelhastighet | varvtal | 12000/20000 | |
| Spindeldrivläge | Direktansluten | ||
| Foder | Hastighet | m/min | 48/48/48 |
| G01 maximal hastighet | mm/min | 10000 | |
| G01 minsta hastighet | mm/min | 0.001 | |
| Verktygsbibliotek | Verktygsbibliotekstyp | BT30 CLIP ARM TYP | |
| Verktygslagringskapacitet | hand | - | |
| Tillåten vikt | kg | 3 | |
| Maximal diameter | mm | Ingen angränsande φ140 | |
| Angränsande verktygsändringstid | s | 1.2 | |
| Maskin Diameter | Fotavtrycksstorlek | mm | 1800x2100x2300 |
| Maskinvikt | T | ≈3 | |
| Noggrannhet | Positioneringsnoggrannhet XYZ (full stroke) | mm | 0.005 |
| Upprepad positioneringsnoggrannhet XYZ (full stroke) | mm | ± 0,003 | |
Andra
| Punkt | Enhet | T600a |
| Lufttrycksbehov | kg/cm 2 | 6-8 (Dual Filtration System) |
| Elektrisk komponent | Schneider | |
| Spänningsbehov | 380V ± 5phz | |
| Temperaturkrav | ° C | 5-40 |
| Markanslutning | Måste vara pålitligt jordad | |
| Systemkonfiguration | Ny generation 22MA Set |
Frivillig
| Punkt | |||
| 1. System | □ Mitsubishi M80 | □ Fanuc MF Plus | □ Ny generation |
| 2. Heieghtened Probe Column | □ höj till 620 mm | ||
| 3. Axel roterar | □ 170mm | □ 210mm | |
| 4. Effuet Core | □ 30bar | □ 50bar | □ 70bar |
| 5. Spindelkylvätskesystem | |||
Håll kontakten
Ett hydrauliskt grenrör med tolv tvärborrade hål i sammansatta vinklar landar på skrivbordet för offert. På en treaxlig kvarn behöver den fem inställningar och fem fixturer, och enbart den tredje konfigurationen in...
LÄS MEREn första artikelinspektion på en 316L rostfri benskruv börjar ofta med en praktisk fråga: kan denna process hålla den kritiska toleransen över hela partiet, inte bara på en bra del? Den frågan står i centrum för m...
LÄS MEREn offertförfrågan kommer in med en STEP-fil, en PDF-ritning och ett leveransdatum. Innan verkstaden kan citera måste den svara på tre frågor: kan delen hållas, kan verktyget nå varje funktion och kan maskinen håll...

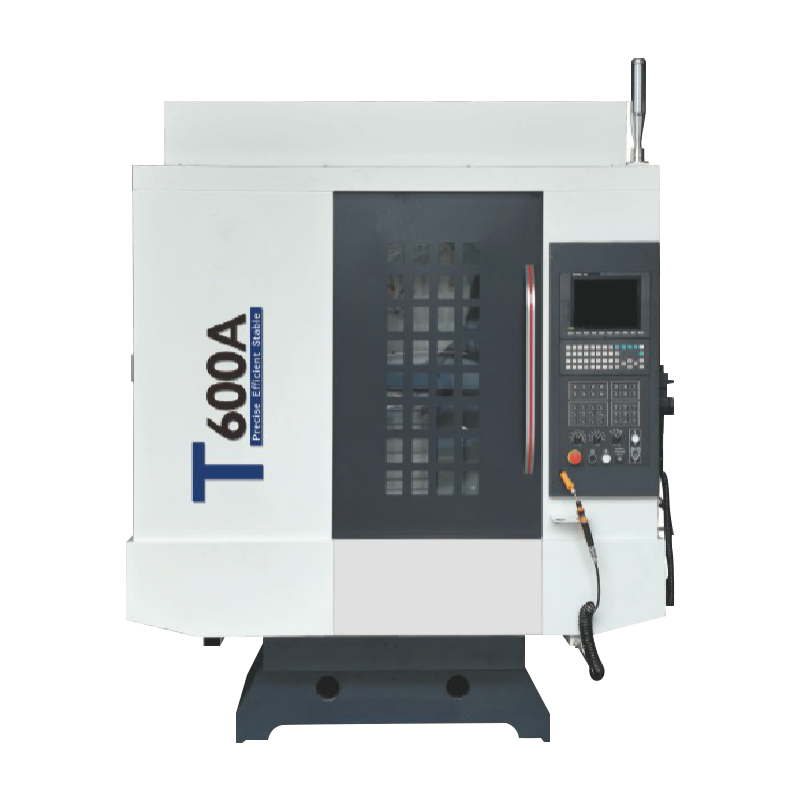

LÄS MERT-600A High Speed Drilling Center är resultatet av många års teknisk ackumulering och innovativ visdom av Ningbo Hongjia CNC Technology Co., Ltd. Denna produkt antar japanska Precision Ball Guide Rails. Denna design säkerställer inte bara god bärbar kapacitet, utan minskar också startmomentet och inser effektiv kraftöverföring. Precisionen i styrskenorna säkerställer stabiliteten i maskinverktyget under höghastighetsdrift, så att varje bearbetning kan uppnå precisionskrav på mikronivå, uppfylla de stränga kraven i högprecisionsindustrier som flyg-, biltillverkning och mögelbearbetning för komponentprecision.
Designteamet för T-600A High Speed Drilling Center har lagt en hel del ansträngningar i strukturen på maskinverktyget. Den antar en unik flerskikts tvärstrålstruktur som huvudkolumn, i kombination med en storspandesign. Denna innovativa strukturella design ger maskinverktyget utmärkt styvhet. Denna styvhet säkerställer att maskinverktyget kan upprätthålla utmärkt stabilitet under höghastighetsbehandling och kan säkerställa ytan och dimensionens noggrannhet hos arbetsstycket även när man utför komplex krökt ytbearbetning eller djuphålborrning. Dessutom reducerar optimeringen av strukturen också vibrationer, förlänger maskinverktygets livslängd och ger företagets långsiktiga fördelar.
När det gäller kärnkomponenter är T-600A höghastighetsborrningscenter utrustat med en högprecision direktansluten spindel. Denna konfiguration, i kombination med spindelens oljeutloppsfunktion med högt tryck, inser att den integrerade driften av borrning och tappning, det vill säga hela processen från borrning till verktygslyftning kan slutföras i en borrningsprocess, utan att behöva ändra verktyg, kraftigt förbättra bearbetningseffektiviteten. För företag som bedriver massproduktion innebär detta kortare produktionscykler och lägre enhetskostnader och därmed få en fördel i den hårda marknadskonkurrensen. Genom denna tekniska innovation, Ningbo Hongjia CNC Technology Co., har Ltd sparat många investeringskostnader för företag och främjat industriell uppgradering.
För att ytterligare förbättra bearbetningseffektiviteten har T-600A High Speed Drilling Center också utvecklat spindel snabbstart och stopp- och snabbverktygsändringsfunktioner. Tillägget av dessa två funktioner gör det möjligt för spindeln och vagnen att flytta synkront, avsevärt minska verktygets förändring och positioneringstid under bearbetningsprocessen och förbättra användningshastigheten för maskinverktyget kraftigt. Denna funktion är särskilt viktig för produktionslägen med små variet, eftersom den säkerställer att maskinverktyget snabbt kan anpassa sig till bearbetningsbehovet för olika produkter på kort tid och därmed uppnå högre flexibilitet och produktionseffektivitet.
Ningbo Hongjia CNC Technology Co., Ltd vet att produkter av hög kvalitet inte kan separeras från hänsynsfulla tjänster. Därför tillhandahåller företaget inte bara anpassad produktion av T-600A High Speed Drilling Center, utan har också skapat ett komplett förförsäljningskonsultation, försäljningsvägledning och spårningssystem efter försäljning. Oavsett om det är val av utrustning, installation och idrifttagning eller driftsträning, reparation och underhåll, kan Hongjia CNC tillhandahålla professionell teknisk support för att säkerställa att varje kund kan ge full spel till prestationsfördelarna med T-600A High Speed Drilling Center och maximera produktionsfördelar.
