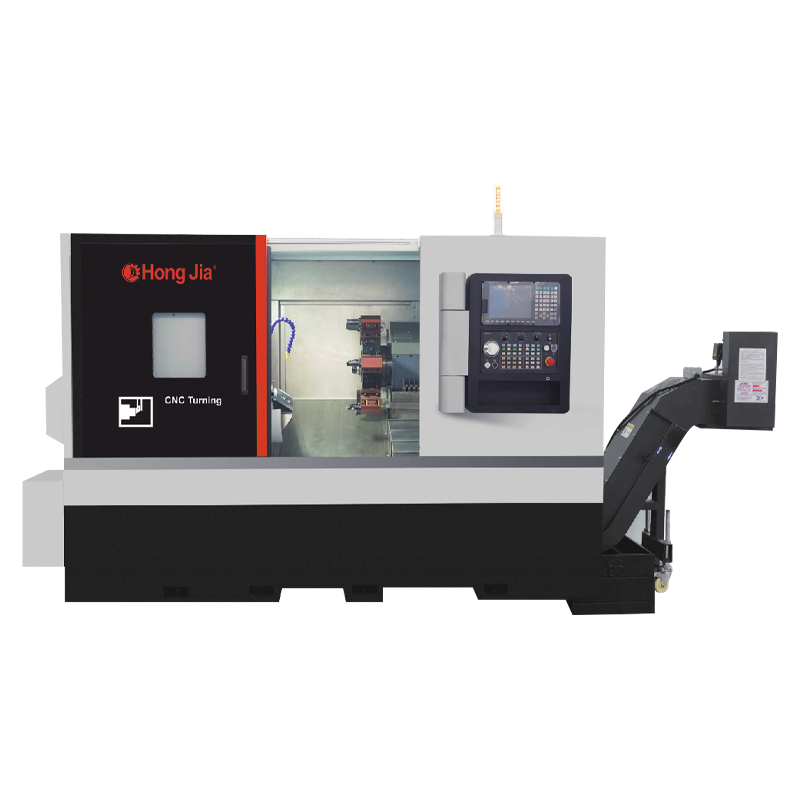

Hem / Produkt / Horisontell CNC Turning and Milling Series / NC110D Drive Head Motor Horizontal Turning Center NC110D Drive Head Motor Horizontal Turning Center
Power Head Motor horisontellt vändningscenter har inte bara de traditionella svarvbehandlingsfunktionerna, utan kan också utföra en mängd olika bearbetningsoperationer som borrning och tråkig. Denna mångsidighet gör det möjligt för en enhet att slutföra flera processer, minska tiden för utbyte av utrustning och överföring av arbetsstycket och förbättra den totala behandlingseffektiviteten.
Utrustningen antar en grundläggande grundstrukturdesign för att säkerställa stabilitet och precision under bearbetningen. Denna design gör det möjligt för utrustningen att motstå den enorma belastningen som tas upp genom kraftig skärning och upprätthålla samma bearbetningsnoggrannhet och därigenom uppfylla behandlingskraven för högprecision och högkvalitativa delar.
Krafthuvudmotorn är kärnkomponenten i utrustningen. Den antar avancerad motorteknologi och kontrollsystem för att uppnå exakt och snabb utfodring och rotationsrörelse. Detta högpresterande krafthuvudsystem förbättrar inte bara bearbetningseffektiviteten, utan säkerställer också bearbetningsprocessens stabilitet och tillförlitlighet.
Produktionsinformation
Bearbetningskapacitet
1. Helt, borrning och tråkig kan utföras
2. Hög styvhet Grundstruktur, för att uppnå kraftig skärning
3. Utmärkt skärningsförmåga och stabil bearbetningsnoggrannhet för att uppnå hög produktion
4. Utdragning av kylvätsketank används för enkel rengöring och skärning
5. Standardtankkapacitet: 125L
Maskinverktygs grundläggande konfiguration
1. Ny generation Sytec22ta
2. Ny generationens körmotor
3. Den nya generationen av servo -spindelmotor med högt vridmoment är standard
4. Taiwan eller Japan Wire Rail and Screw
5. Separat vattentank
6. Chipborttagningsmaskin
7. Oljetryck tre klor
8. Standard med inbyggd höghastighetsenhet Precision Mekanisk spindel
Teknisk parameter
| Punkt | Enhet | NC-110D | |
| Max. Vänder sängens diameter | mm | Φ750 | |
| Max. bearbetningsdiameter | mm | Φ600 | |
| Max. arbetslängd | mm | 700 | |
| Max. Bindningsstång genom håldiametern | mm | Φ75 | |
| Huvudaxel | Spindelnäsa | A2-8/11 | |
| Spindel genom håldiametern | mm | Φ86 | |
| Avsmalningen av det inre hålet i spindeln | MT-6 | ||
| Tre-käke Chuck Holding-kapacitet | 10 " | ||
| Pull Rod Action Form | Hydraultryck | ||
| Max. spindelhastighet | r/min | 2500min -1 | |
| Huvudmotor | kw | 15/18,5 | |
| Foder | X-axelresa | mm | 350 |
| Z-axelresa | mm | 750 | |
| X/z axel snabb rörelse hastighet | m/min | 25 | |
| Precision | Positioneringsnoggrannhet (x/z) | mm | ± 0,005 |
| Upprepad positioneringsnoggrannhet (x/z) | mm | ± 0,003 | |

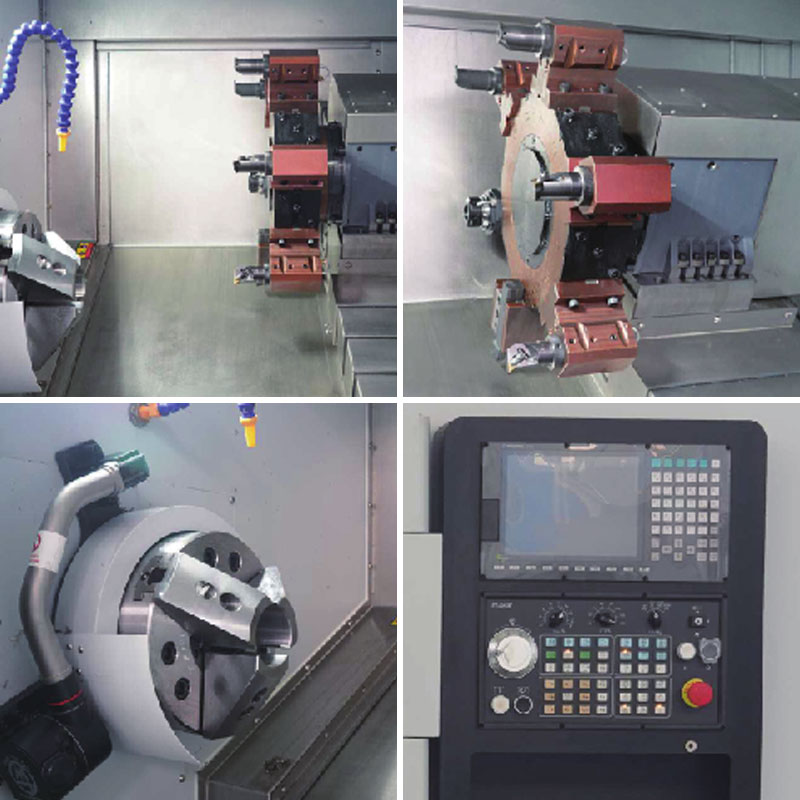

| Elverktygstorn | Verktygsnummer | 12 | |
| Körform | Servo | ||
| Centrumhöjd | mm | 100 | |
| Verktygsändringstid (T-T) | S | 0.2 | |
| Tråkiga verktygshållarespecifikationer | mm | 50 | |
| Square Tool Holder Specifikationer | mm | 25 | |
| Powerhead hastighet | r.p/min | 4000 | |
| Krafthuvudmotor | Kw | 3.6 | |
| Powerhead vridmoment | N.m | 15 | |
| Powerhead Type | Bmt | 65 | |
| Bakstock | Avsmalnande svanshylsa | MT-5 | |
| Mitthylsa diameter | mm | Φ80 | |
| Maximal resan med hög ärm | mm | 100 | |
| Säkerhetssköld | Helt stängd | ||
| Numeriskt kontrollsystem | Ny generation 22ta/fanuc 0i-tf | ||
| Maskinvikt | Kg | 5200 | |
| Övergripande dirnensioner av maskinen (LXWXH) | mm | 2980 × 2200 × 1950 | |
Hålla kontakten med
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. startade 2006 och grundades 2018. Det ligger i Qianwan New District, Ningbo City, Zhejiang -provinsen, södra Wing of China Yangtze River Delta Economic Zone. Det är ett företag som specialiserat sig på forskning, utveckling, produktion och försäljning av CNC -metallskärningsutrustning. Som ett Kina NC110D Drive Head Motor Horizontal Turning Center supplier and custom NC110D Drive Head Motor Horizontal Turning Center company, Med stark teknisk styrka och rik branschupplevelse är Hongjia CNC engagerad i att förse kunderna med avancerade CNC -lösningar för att tillgodose kundernas behov i olika branscher.
Anläggning och utrustning
Vad är nyheter
-
I Dagens allt mer Konkurrenskaftiga tillVerKningsInDustri Kräver Företag Alltmer Högeffektiv, Högprecision Och Mycket Integrerade BeBetNingslösningar. Ningbo Hongjia CNC Technology Co., Ltd., En Professionell Tillverk...
Läs mer -
En borr- och tappmaskin är ett maskinverktyg som kombinerar borr- och tappningsfunktioner. Det används främst för att borra hål och skapa inre trådar (tappning) i material som metall, plast och trä. Genom automa...
Läs mer -
1. Varför föredrar flygindustrin horisontella svängningscentra ? Tyngdkraftsfördel: Undvik deformation av stora arbetsstycken Vertikala vridproblem: Vid bearbetning av t...
Läs mer
Branschkunskap
Högeffektiva bearbetningsegenskaper för drivhuvudets horisontella vändningscentrum
1. Strukturella egenskaper och hög effektivitet
Kör huvudmotor horisontellt vändningscenter Generellt antar en gantry -ramstruktur, och maskinbädden är mestadels tillverkad av polymerbetongmaterial, som har god dämpningsprestanda och låg värmeledningsförmåga, vilket bidrar till att förbättra formens bearbetningsnoggrannhet. Drive Head Motor Horizontal Turning Center producerat av Ningbo Hongjia CNC Technology Co., LTD antar denna avancerade strukturella design för att säkerställa stabiliteten och noggrannheten i maskinverktyget under höghastighetsdrift.
2. Advanced Drive Technology
När det gäller drivläge har drivhuvudmotorens horisontella vändningscentrum utvecklats från traditionell linjär rörelse (x/y/z axel) servomotor och kulskruvdrift till den nuvarande linjära motordrivningen. Den linjära motorn eliminerar transmissionselementet som omvandlar roterande rörelse till linjär rörelse och därigenom förbättrar den dynamiska prestanda, rörliga hastighet och bearbetningsnoggrannhet för axeln. Vissa produkter från Ningbo Hongjia CNC Technology Co., Ltd har använt linjär motordrivningsteknologi, som har förbättrat axelaccelerationen och snabba resehastigheten för maskinverktyget och därmed förbättrat produktionseffektiviteten avsevärt.
Dessutom realiseras svängningen av rotationsbordet och svängningen och rotationen av spindelhuvudet allmänt av vridmomentmotorer. Momentmotorn är en synkronmotor vars rotor är direkt fixerad på komponenten som ska drivas utan mekaniska växellement. Därför har den extremt hög statisk och dynamisk belastningsstyvhet, vilket förbättrar positioneringsnoggrannheten och repeterbarheten för rotationsaxeln och svängningsaxeln.
3. Elektrisk spindel
Den elektriska spindeln är kärnkomponenten i drivhuvudet Motor horisontellt vändningscenter. Vid bearbetning av mögelfria ytor och komplexa konturer används ofta mindre diameter, vilket kräver att den elektriska spindeln har en mycket hög hastighet. För närvarande är spindelhastigheten för höghastighetsbehandlingscentra på marknaden mestadels mellan 18000 och 42000R/min, medan spindelhastigheten för vissa avancerade produkter till och med kan nå mer än 54000R/min. Drive Head Motor horisontellt vändningscentrum för Ningbo Hongjia CNC Technology Co., Ltd är utrustad med en högprecisions elektrisk spindel med hög hastighet och god stabilitet, som kan tillgodose bearbetningsbehovet för olika komplexa formar.
För att säkerställa stabiliteten hos den höghastighets elektriska spindeln är maskinverktyget också utrustat med sensorer för att mäta temperatur, förskjutning och vibrationer, för att övervaka temperaturökningen, axiell förskjutning och vibration av motorn, lager och spindel. Dessa sensorer tillhandahåller korrigeringsdata för CNC -systemet för att modifiera spindelhastigheten och matningshastigheten, optimera behandlingsparametrarna och därmed säkerställa behandlingsnoggrannheten och effektiviteten.
4. Avancerat kontrollsystem
CNC -styrsystemet är en viktig del av drivhuvudet Motor Horizontal Vridningscenter, som till stor del bestämmer hastigheten, noggrannheten och ytkvaliteten för maskinverktygsbehandling. Programsegmentets bearbetningstid för avancerade CNC-kontrollsystem kan i allmänhet nå mindre än 0,5 ms, vilket kan uppfylla realtidsbehandlingskraven för dataflödet vid höghastighetsbehandling. Drive Head Motor Horizontal Turning Center of Ningbo Hongjia CNC Technology Co., Ltd är utrustad med ett avancerat CNC-kontrollsystem för att säkerställa stabiliteten och noggrannheten för maskinverktyget under höghastighetsdrift.
