CK6150 högeffekt CNC horisontell svarv
Numerisk kontroll svarv

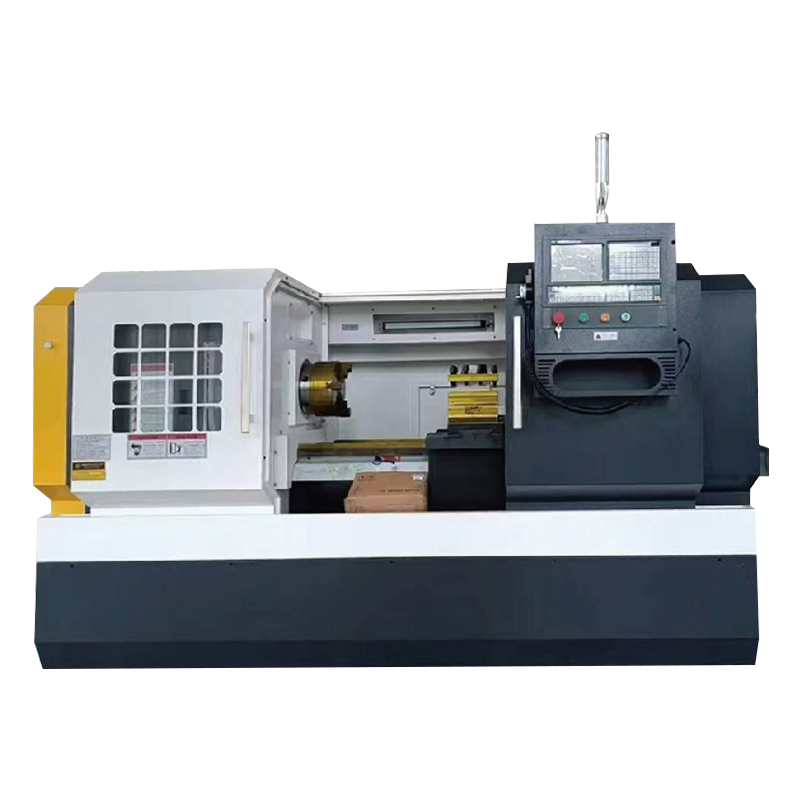

CK6150-serien CNC Horisontell svarv har egenskaperna hos hög precision, hög effekt, hög styvhet, etc. Dess huvuddelar och struktur är optimalt utformade, vilket är det första valet av utrustning för bearbetningsaxlar, skivor, bussningar, specialformade ytor och skruvtyp.
GSK980TB3/HUAZHONG 808 CNC-system och all-digital AC-servosystem, X, Z-axel är halvstängd-slingkontroll, kulskruvar med C3-nivå precisionskulskruvar, elektriska komponenter importeras eller inhemska välkända märken, i linje med CE eller inhemsk 3C-certifiering. Maskinen är utrustad med en vertikal fyra-station CNC-verktygshållare av ett berömt varumärke i Kina, som har funktionerna i hög positioneringsnoggrannhet, hög styrka och god anti-vibrationsprestanda.
Maskinverktygen inspekteras i strikt i enlighet med inspektionsförfarandena innan du lämnar fabriken. Varje maskinverktyg antar en laserinterferometer för att kontrollera positioneringsnoggrannheten för X- och Z -axlar och repeterbarheten för positioneringsnoggrannheten för att säkerställa deras stabilitet och tillförlitlighet.
Produktionsinformation
Fördelar med maskinverktyg
1. Maskinverktygets headstock och säng. Tailstock. Hela maskinen antar en laserinterferometer för inspektion, vilket effektivt kan garantera positioneringsnoggrannheten för z-axeln och x-axeln, upprepningspositioneringsnoggrannhet, motreaktion och stabilitet på maskinen.
2. Maskinverktyget är tillverkat av höghållfast gjutjärn med specialmaterial av koppar och krom, och sängguiden släcktes till ett djup av 3 mm, vilket effektivt förbättrar maskinverktygets slitmotstånd och stabilitet.
3. Maskinverktyget antar centraliserad smörjning, och headstocken cirkuleras med tvingad smörjning, vilket säkerställer renheten och värmeavledningsegenskaperna för headstocken som svar på det heta vädret i söder och förlänger effektivt livslängden för lagringarna och växlarna.
4. Maskinverktygets spindel antar Harbin-lager, spindel genom hålet 82mm och maskinverktygsväxlar med hjälp av precisionslipning, effektivt förbättrar växelhårdheten och minskar bruset från maskinverktyget.
5. Maskinen antar Hanjiang kulskruvar, z-axelkulskruvar och x-axelkulskruvar med dragstruktur, vilket förbättrar noggrannheten i arbetsstyckets bearbetning av den yttre cirkeln och inre hålstorleken.
6. Maskinen antar en fyra-stationell elektrisk verktygshållare utan lyft. Verktygs skaftstorlek: 25x25mm.
7. Delixi Brand Electrical Appliances

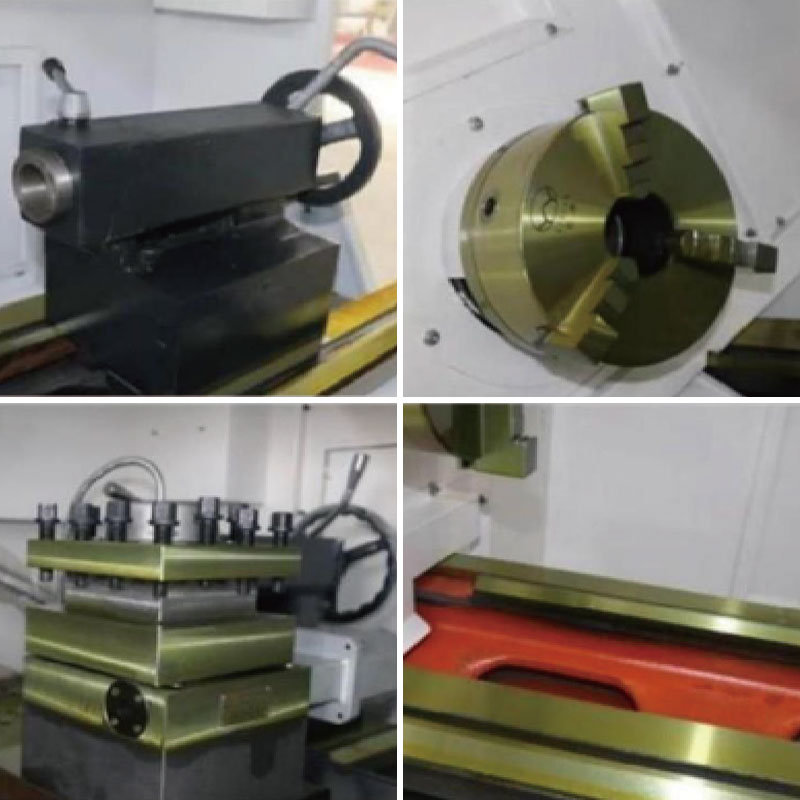

Numerisk kontrollverktygsstöd
Fyra-stationens CNC-verktygshållare med hög positioneringsnoggrannhet, stabilitet och tillförlitlighet, ett brett utbud av applikationer, enkel struktur, enkelt underhåll och så vidare.
Utformningen av maskinens svansstock tar full hänsyn till styvhet, bärkapacitet och behaglighet i användningen. Jackningsmetoden är manuell.
Maskinen är utrustad med en 250 mm manuell tre-käke chuck.
Wenchang (Sanhe) vertikal 4-position CNC-verktygshållare kännetecknas av hög positioneringsnoggrannhet, stabilitet och tillförlitlighet, ett brett utbud av applikationer, enkel struktur och enkelt underhåll.
Antagande av platt bäddstruktur, hartsandgjutning, gjutjärn av hög kvalitet, styrskenan antar medelfrekvens kylning och plastformningsprocess, som har god nötningsbeständighet och noggrannhet.
Teknisk parameter
| Punkt | Enhet | CK6150 |
| Maximal vriddiameter på sängen | mm | Φ500 |
| Maximal vriddiameter på verktygshållaren | mm | Φ290 |
| Maximal arbetsstycke Längd mellan två centra | mm | 1000 |
| Spindel genom håldiametern | mm | 82 |
| Spindelhastighetsintervall | r/min | 150-1600 Varubte -hastighet med oberoende spindel eller tre växlar |
| Spindeländtyp | ISO (GB) A2-8 | |
| Spindly frontavsmalnande hål | Fem Mohs | |
| Spindelmotor | 7.5 | |
| Spindelmotorform | Frekvensomvandling | |
| Numerisk kontrollverktygsstöd | Vertikal 4-station | |
| Skaftstorlek | mm | 25x25 |
| Verktygshållare upprepad positioneringsnoggrannhet | ± 0,01 " | |
| X-axelresa | mm | 310mm |
| Z-axelresa | mm | 1000 mm |
| Snabb rörlig hastighet | mm/min | X: 6000 Z: 8000 |
| Matningshastighetsintervall | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Minimiinställningsenhet | mm | 0.001 |
| Svans skotshylsa diameter | mm | Φ65 |
| Stroke i svansen | mm | 150 |
| Släcksväska | Fem Mohs | |
| Kylmotor | W | 90 |
| Kylpumphuvud | m | 5 |
| Kylpumpflöde | L/min | 25 |
| Kraftkälla | 380V ± 10%, 50Hz ± 1% trefas AC | |
| Omgivningstemperatur | ℃ | 0-40 |
| Relativ luftfuktighet | % | ≤92 |
| Övergripande mått på maskinen (LXWXH) | mm | 2450x1510x1840 |
| Netto maskinvikt | Kg | 2150 |
Hålla kontakten med
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. startade 2006 och grundades 2018. Det ligger i Qianwan New District, Ningbo City, Zhejiang -provinsen, södra Wing of China Yangtze River Delta Economic Zone. Det är ett företag som specialiserat sig på forskning, utveckling, produktion och försäljning av CNC -metallskärningsutrustning. Som ett Kina CK6150 högeffekt CNC horisontell svarv supplier and custom CK6150 högeffekt CNC horisontell svarv company, Med stark teknisk styrka och rik branschupplevelse är Hongjia CNC engagerad i att förse kunderna med avancerade CNC -lösningar för att tillgodose kundernas behov i olika branscher.
Anläggning och utrustning
Vad är nyheter
-
I Dagens allt mer Konkurrenskaftiga tillVerKningsInDustri Kräver Företag Alltmer Högeffektiv, Högprecision Och Mycket Integrerade BeBetNingslösningar. Ningbo Hongjia CNC Technology Co., Ltd., En Professionell Tillverk...
Läs mer -
En borr- och tappmaskin är ett maskinverktyg som kombinerar borr- och tappningsfunktioner. Det används främst för att borra hål och skapa inre trådar (tappning) i material som metall, plast och trä. Genom automa...
Läs mer -
1. Varför föredrar flygindustrin horisontella svängningscentra ? Tyngdkraftsfördel: Undvik deformation av stora arbetsstycken Vertikala vridproblem: Vid bearbetning av t...
Läs mer
Branschkunskap
CK6150 högeffekt CNC horisontell svarv Som en stjärnprodukt från Hongjia CNC kombinerar hög precision, hög effekt och hög styvhet och är den föredragna utrustningen inom mekanisk bearbetning. Dess designkoncept är avancerat, och de viktigaste komponenterna och strukturerna är optimerade för att säkerställa maskinverktygets stabila prestanda och utmärkta prestanda i komplexa bearbetningsuppgifter. Den antar GSK980TB3/Huazhong 808 CNC-system och helt digitalt AC-servosystem, och både X-Axis och Z-axeln använder halvstängd slingkontroll för att säkerställa bearbetningsprocessens noggrannhet.
Maskinverktygets kärnkonkurrens ligger i dess utmärkta precision och stabilitet. Spindelboxen, sängen och svansen på CK6150 svarv inspekteras av laserinterferometer. Denna rigorösa inspektionsprocess garanterar effektivt positioneringsnoggrannheten, upprepning av positioneringsnoggrannheten, omvänd clearance och total stabilitet hos z-axeln och x-axeln. Sängen är gjord av gjutjärn med hög styrka, och specialmaterial som koppar och krom tillsätts. Sängskenorna släcks med 3 mm djup, vilket kraftigt förbättrar maskinens slitmotstånd och långsiktiga stabilitet.
För att uppfylla de effektiva värmespridningskraven för maskinverktyg i varmt väder i söder, antar CK6150 svarv ett centraliserat smörjsystem. Spindelboxen tvingas smörja och cirkulera, vilket säkerställer renligheten och den goda värmeavledningen för spindellådan och förlänger effektivt livslängden för lager och växlar. Spindeln använder Harbin-lager med en genomgångsdiameter på 82 mm. Maskinverktygsväxlarna är exakt mark, vilket inte bara förbättrar växelns hårdhet, utan också minskar maskinverktygets driftsbuller, vilket skapar en tystare arbetsmiljö för användare.
När det gäller transmissionssystemet använder CK6150 svarv den precisionskulskruv på varumärket Hanjiang. Kulskruvarna i z-axeln och x-axeln har en dragstruktur. Dessutom är maskinverktyget utrustat med Delixi-märkes elektriska komponenter och en fyrstationens elektriska verktygshållare utan verktygslyftning. Verktygshandelsstorleken är 25x25mm, vilket ytterligare förbättrar verktygets förändringseffektivitet och bearbetning av flexibilitet. Fyra-stationens CNC-verktygshållare har blivit favoritvalet för många användare för sin högprecisionspositionering, god stabilitet och bred tillämpbarhet, liksom dess enkla struktur och enkla underhåll.
Tailstock -designen återspeglar också Hongjia CNC: s ultimata strävan efter detaljer. CK6150-svarvens svansstock betraktar helt styvhet, bärande kapacitet och enkel drift och antar manuellt lyft för att säkerställa stabilt stöd under olika bearbetningskrav. Maskinverktyget är utrustat med en standard 250 mm manuell tre-käke chuck, som ger bekvämlighet för klämman av olika former och storlekar. Samtidigt använder maskinverktyget Wenchang-varumärket Four-Station Vertical CNC Tool Holder, som också är känd för sin höga precision, hög stabilitet och bred användbarhet. Dess kompakta struktur och enkla underhåll förbättrar maskinverktygets totala prestanda.
CK6150 högeffekt CNC-horisontell svarv är också ganska genial i strukturell design. Den antar en platt bäddstruktur, i kombination med harts sandgjutning och högkvalitativt gjutjärnmaterial, och guideskenan antar medelfrekvens släckning och plastgjutningsteknik, som inte bara är extremt slitstöd, utan också kan upprätthålla bearbetningsnoggrannhet under lång tid.
