Ningbo Hongjia CNC Technology Co., Ltd. Hem / Produkt / Fräscenterserie / Vertikal bearbetningscenter

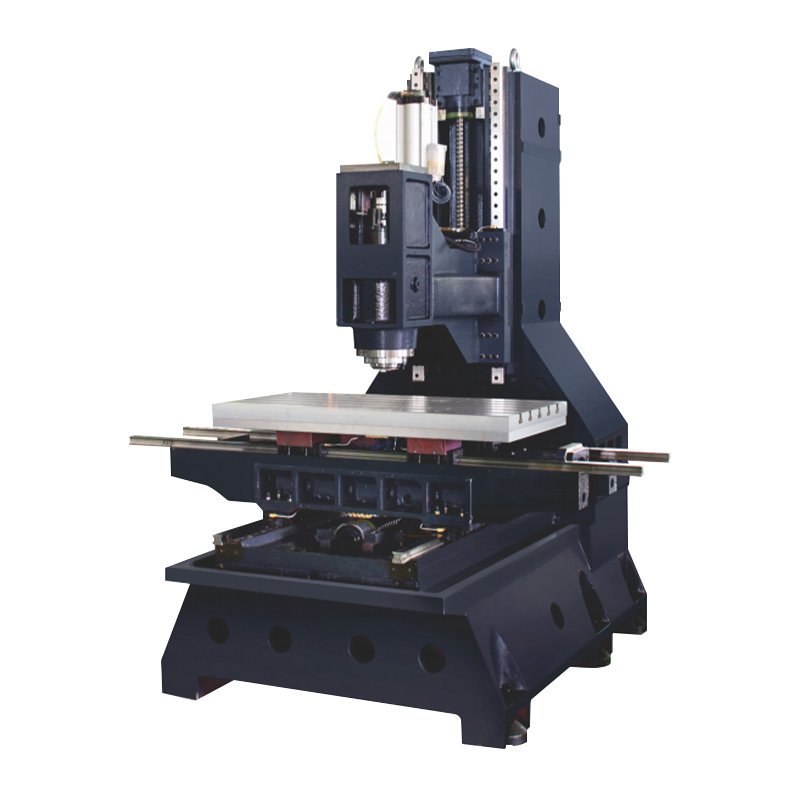

Vertikal bearbetningscenter

Det vertikala bearbetningscentret är en högpresterande CNC-bearbetningsutrustning som är lämplig för precisionsbearbetning av komplexa delar. Den antar ett högprecision C3-nivå kulskruv- och rullguidesystem, utrustat med P4-nivålager och precisionshastighetskopplingar för att säkerställa hög styvhet och exakt placering av de tre axlarna. Utrustad med SpeedCN-kort-näsa spindel och skyddsskydd ger det stabila skärprestanda och skyddsfunktioner. Bearbetningscentret har också ett helautomatiskt verktygsbytetssystem och en valfri kvävebalanseringsanordning för att förbättra bearbetningseffektivitet och bearbetningsnoggrannhet. Dessutom förbättrar den valfria höghastighetsspindeln, kylvattensystemet och kvävebalansanordningen ytterligare i högbelastning och högprecisionsbearbetning.

+ Kontakta oss
  • Vertikal bearbetningscenter
  • Vertikal bearbetningscenter

Produktionsinformation

Huvudkonfigurationer

Tre axlar adopterar 'PMI eller Hiwin' eller 'THK' C3 -kullskruvar.
Tre axlar med 'PMI eller Hiwin' eller 'THK' rullguider.
V6/V7 med 'Rexroth' eller 'Shangyin' eller 'Yintai' eller 'Thk' kulskruvar (z-axel) rulle)
P4 -kvalitetslager för alla tre axlarna
Treaxel "Speedcn" -kopplingar
"Speedcn" korta näspindlar
Treaxel "Speedcn" -vakter
Volymetrisk olje
Cylindrar (direkt spindel med boostercylinder)
Verktygslåda och justeringsverktyg

Valfria konfigurationer

BBT40 -ф120-15000 rpm Direkt typ 'Speedcn' Long Nose Spindel
BBT40 -ф155-12000 rpm Direkt typ 'Speedcn' korta näsa spindel
BT40-24T ‘Yitai Tool Changer’.
Kväve motvikt
Spindeluppgraderat mittvatten (bältetyp med rotationsfog / direkt typ utan rotationsfog)

Tekniska parametrar

Specifikation Enhet V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/y/z resor mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Bordsområde mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Maximal bordsbelastning kg 250 250 450 450 700 700 700 1100
Avstånd från spindelnäsan till bordet mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
Avstånd från spindelcentrum till kolonnspårytan mm 488 488 550 655 770 770 860 800
Tabell t-slot mm 14t*3*125 14t*3*125 18t*5*80 18T*5*100 18t*5*125 18t*5*125 18t*5*125 18t*5*125
Spindel avsmalnande hål/diameter r/min BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
Spindelhastighet r/min Standard: 12000 Direktalternativ: 15000 direkt Standard: 12000 Direktalternativ: 15000 direkt Standard: 12000 Direkttyp Alternativ: 8000 Bältetyp Alternativ: 10000 Bältetyp Alternativ: 15000 Direkttyp Standard: 12000 Direkttyp Alternativ: 8000 Bältetyp Alternativ: 10000 Bältetyp Alternativ: 15000 Direkttyp Standard: 8000 direkt
Alternativ: 10000 bältetyp
Alternativ: 12000 bältetyp
Alternativ: 15000 direkt typ
(X/y/z) snabb travers m/min 48 48 48 36 36 36 36 24
Z-axel motvikt /mm Ingen motvikt Ingen motvikt Ingen motvikt Alternativ: Kväve motvikt Alternativ: Kväve motvikt Alternativ: Kväve motvikt Alternativ: Kväve motvikt Alternativ: Kväve motvikt
Kulskruv mm standard XY: 28*16 Single Nut Z: 32*16 dubbelmutter XZ: 32*16 dubbla muttrar y: 28*16 enstaka nötter Xzy: 36*16 singel mutter Xzy: 40*12 dubbla nötter Xzy: 40*12 dubbla nötter Xzy: 40*12 dubbla nötter Xzy: 40*12 dubbla nötter Xzy: 40*12 dubbla nötter
mm valfritt XY: 28*12 Single Nut Z: 32*12 dubbelmutter Xz: 32*16 singel mutter y: 28*16 singel mutter
Linjär guide (bredd på linjär guide/antal reglage) mm XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 XYZ: 35*2 X: 35*2 yz: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 XZ: 45*3 Y: 45*2 (4 Rails)
Maskinvikt kg Cirka 2700 Ca. 2750 Ca. 3100 Ca. 3800 Ca. 4800 Ca. 5000 Ca. 5200 Ca. 6000
PREV: 1165A hög hastighet och hög precision tungt bearbetningscenter
NEXT: Dubbel kolonnbearbetningscenter

Rekommenderade produkter

Hålla kontakten med

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. startade 2006 och grundades 2018. Det ligger i Qianwan New District, Ningbo City, Zhejiang -provinsen, södra Wing of China Yangtze River Delta Economic Zone. Det är ett företag som specialiserat sig på forskning, utveckling, produktion och försäljning av CNC -metallskärningsutrustning. Som ett Kina Vertikal bearbetningscenter supplier and custom Vertikal bearbetningscenter company, Med stark teknisk styrka och rik branschupplevelse är Hongjia CNC engagerad i att förse kunderna med avancerade CNC -lösningar för att tillgodose kundernas behov i olika branscher.
Anläggning och utrustning
  • Fabriksutseende
  • Fabriksutseende
  • Utrustning
  • Utrustning
  • Utrustning
  • Utrustning
  • Utrustning
Vad är nyheter
Branschkunskap

Vertikalt bearbetningscenter: Ett smart verktyg för precisionstillverkning

Vertikal bearbetningscenter som en högpresterande CNC-bearbetningsutrustning är särskilt lämplig för precisionsbehandling av komplexa delar. Den integrerar inte bara essensen i modern CNC -teknik, utan säkerställer också hög stabilitet och hög precision i behandlingsprocessen genom den optimerade konfigurationen av en serie precisionskomponenter. Det vertikala bearbetningscentret som produceras av Ningbo Hongjia CNC Technology Co., LTD antar C3-nivå högprecisionskulskruvar och rullande styrskenor. Denna konfiguration förbättrar kraftigt styvheten och treaxelpositioneringsnoggrannheten för maskinverktyget. Samtidigt, med P4-nivålager och SpeedCN-precisionskopplingar, säkerställs stabiliteten och noggrannheten i bearbetningsprocessen, vilket ger en solid grund för högprecisionsbehandling.

Kärnkomponenter: Dubbelgaranti för kvalitet och teknik
I valet av kärnkomponenter insisterar Hongjia CNC på att använda toppmärken i branschen, till exempel C3-nivå kulskruvar från PMI, Hiwin eller THK, och rullande guider från samma märke, för att säkerställa högprecisionsrörelse av maskinverktyget i tre-axelriktningen. Speciellt för Z-axeln är V6/V7-serien utrustad med kulskruvar och rullguider från Rexroth, Hiwin, Yintai eller THK, vilket ytterligare förbättrar maskinens bärande kapacitet och stabilitet. Alla tre axlarna använder P4-klasslager, i kombination med SpeedCN-varumärkesprecisionskopplingar, vilket effektivt minskar transmissionsfel och förbättrar bearbetningseffektiviteten.

Effektiv bearbetning: Stabil prestanda och skydd är lika viktiga
För att säkerställa stabila och effektiva skärprestanda är Hongjia CNC: s vertikala bearbetningscenter utrustat med SpeedCN-korta spindlar. Dess design optimerar inte bara överföringen av skärkraft, utan förhindrar också effektivt skadan på spindeln till skräp som genererats under skärningsprocessen genom skyddsskyddet, vilket förlänger utrustningens livslängd. Dessutom förbättrar maskinens inbyggda helautomatiska verktygsändringssystem kraftigt bearbetningseffektivitet, och den valfria kvävebalansanordningen balanserar ytterligare den dynamiska belastningen i spindelrörelsen, så att det kan upprätthålla utmärkt prestanda i högbelastningsuppgifter.

Flexibel konfiguration: uppfylla olika bearbetningsbehov
För att tillgodose de specifika behoven hos olika kunder ger Hongjia CNC: s vertikala bearbetningscenter en mängd valfria konfigurationer. Exempelvis kan kunder välja BBT40-fa120-15000 rpm Direkttyp SpeedCN Long Nose Spindel, eller BBT40-355-12000RPM Direkttyp SpeedCN Kort nässpindel för att uppfylla kraven på olika material och bearbetningssvårigheter. Samtidigt ger Yitai Brand 24T Tool Changer, med dess snabba och exakta egenskaper, ett annat starkt stöd för att förbättra behandlingseffektiviteten. För applikationer som kräver högre precision och stabilitet kan du också välja ett kväve -motviktssystem och uppgradera till ett centralt vattenkylningssystem (uppdelat i direkta typer med och utan rotationsfogar). Dessa konfigurationer förbättrar ytterligare prestandan för maskinverktyget i högprecision, högbelastningsbearbetningsmiljöer.
