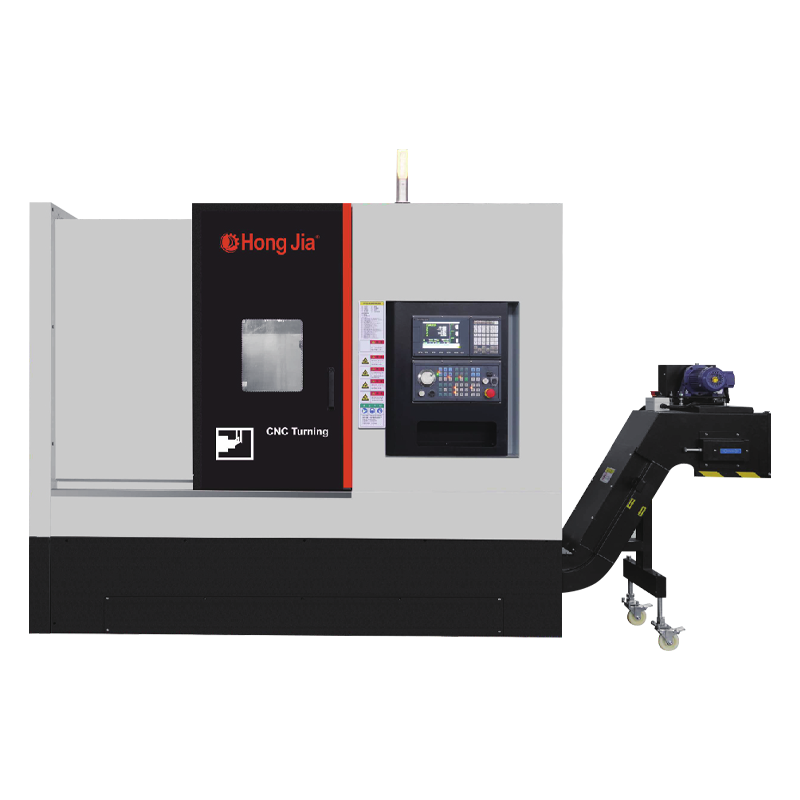

Hem / Produkt / Horisontell CNC Turning and Milling Series / NC108D-Y-uttag Kylvätsketank horisontellt vändningscenter NC108D-Y-uttag Kylvätsketank horisontellt vändningscenter
Det horisontella svängningscentret med en utdragbar kylvätsketank separerar skärvätskan från maskinverktygskroppen, vilket effektivt undviker den potentiella korrosionsrisken för skärvätskan på precisionsdelarna i maskinverktyget och minskar kraftigt maskinverktygsfelhastigheten orsakad av skärvätskeläckage. Den oberoende vattentanken förbättrar inte bara maskinverktygets övergripande skyddsprestanda, utan håller också maskinverktygets kropp torr och ren och förlänger utrustningens livslängd.
Det utrustade effektiva chipborttagningssystemet är nyckeln till att förbättra bearbetningseffektiviteten och hålla maskinverktyget rent. Systemet antar avancerad chipborttagningsteknik och strukturell design, som snabbt och exakt kan ta bort olika chips som genereras under bearbetningen, vilket effektivt undviker maskinverktygsfel och minskade bearbetningsnöjlighet orsakade av chipansamling.
Arbetsprincipen för den effektiva chiptransportören är enkel och effektiv. Under bearbetningen samlas chips snabbt och transporteras till det angivna insamlingsområdet genom chipavlägsningsröret. Under denna process kan chiptransportören på ett intelligent sätt identifiera chiptypen och storleken, justera chipavlägsningshastigheten och kraften och säkerställa den bästa chipavlägsningseffekten. Samtidigt har chiptransportören lågt driftsljud och kommer inte att störa driftsmiljön.
Produktionsinformation
Bearbetningskapacitet
1. Helt, borrning och tråkig kan utföras
2. Hög styvhet Grundstruktur, för att uppnå kraftig skärning
3. Utmärkt skärningsförmåga och stabil bearbetningsnoggrannhet för att uppnå hög produktion
4. Utdragning av kylvätsketank används för enkel rengöring och skärning
5. Standardtankkapacitet: 125L
Maskinverktygs grundläggande konfiguration
1. Ny generation Sytec/22TB
2. Ny generationens körmotor
3. Den nya generationen av servo- -spindelmotor med högt vridmoment är standard
4. Taiwan eller Japan Wire Rail and Screw
5. Separat vattentank
6. Chipborttagningsmaskin
7. Oljetryck tre klor
8. Standard med inbyggd höghastighetsenhet Precision Mekanisk spindel
Teknisk parameter
| Punkt | Enhet | NC-108D-y | |
| Max. Vrid diametern på sängen | mm | Φ650 | |
| Max. bearbetningsdiameter (skivtyp) | mm | Φ300 | |
| Max. Machining Diameter (Axel Type) | mm | Φ350 | |
| Max. Vrid diameter på en skateboard | mm | Φ280 | |
| Avstånd mellan två centra | mm | 500 | |
| Max. arbetslängd | mm | 460 | |
| Max. Bindningsstång genom håldiametern | mm | Φ52 | |
| Huvudaxel | Spindelnäsa | A2-6 | |
| Spindel genom håldiametern | mm | Φ66 | |
| Avsmalningen av det inre hålet i spindeln | MT-6 | ||
| Tre-käke Chuck Holding-kapacitet | 8 " | ||
| Pull Rod Action Form | Hydraultryck | ||
| Max. spindelhastighet | r/min | 4000 | |
| Huvudmotor | kw | 11/15 | |
| Foder | X-axelresa | mm | 225 |
| Z-axelresa | mm | 490 | |
| X/z axel snabb rörelse hastighet | m/min | 25 | |
| Precision | Positioneringsnoggrannhet (x/z) | mm | 0,008/0,010 |
| Upprepad positioneringsnoggrannhet (x/z) | mm | 0,006/0,008 | |

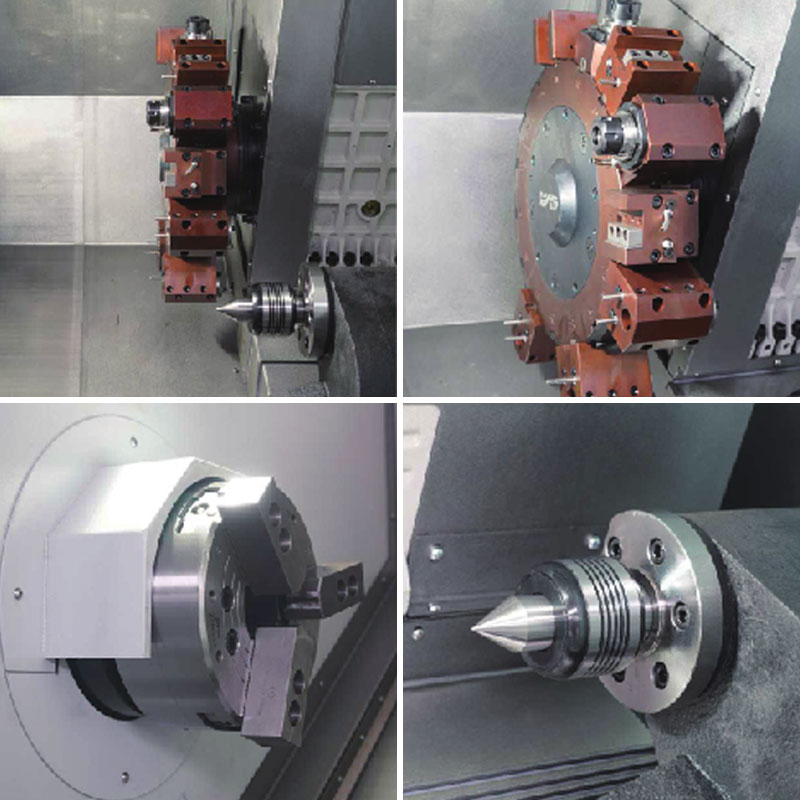

| Elverktygstorn | Verktygsnummer | 12 | |
| Körform | servo | ||
| Centrumhöjd | mm | 170 | |
| Verktygsändringstid (T-T) | s | 0.2 | |
| Tråkiga verktygshållarespecifikationer | mm | 32 | |
| Square Tool Holder Specifikationer | mm | 25 | |
| Powerhead hastighet | r.p/min | 4000 | |
| Krafthuvudmotor | Kw | 3.6 | |
| Powerhead vridmoment | N.m | 15 | |
| Powerhead Type | Bmt | 55 | |
| Y-axel | Y-axelresa | mm | 100 |
| Y-axelmotor | N.m | 8.4 | |
| Y-axelskruv | bollar | 3206 | |
| Y-axelguide formulär | Rektangulära hårda skenor / trådskenor | Rektangulär hård järnväg | |
| Bakstock | Avsmalnande svanshylsa | MT-5 | |
| Max/min. Håller arbetsstyckets längd | mm | 500/60 | |
| Säkerhetssköld | Helt stängd | ||
| Numeriskt kontrollsystem | Sytec22tb/ Fanuc 0i-TF/ GSK988TA | ||
| Maskinvikt | Kg | ≈4400 | |
| Övergripande mått på maskinen (LXWXH) | mm | 2420x1700x2050 | |
