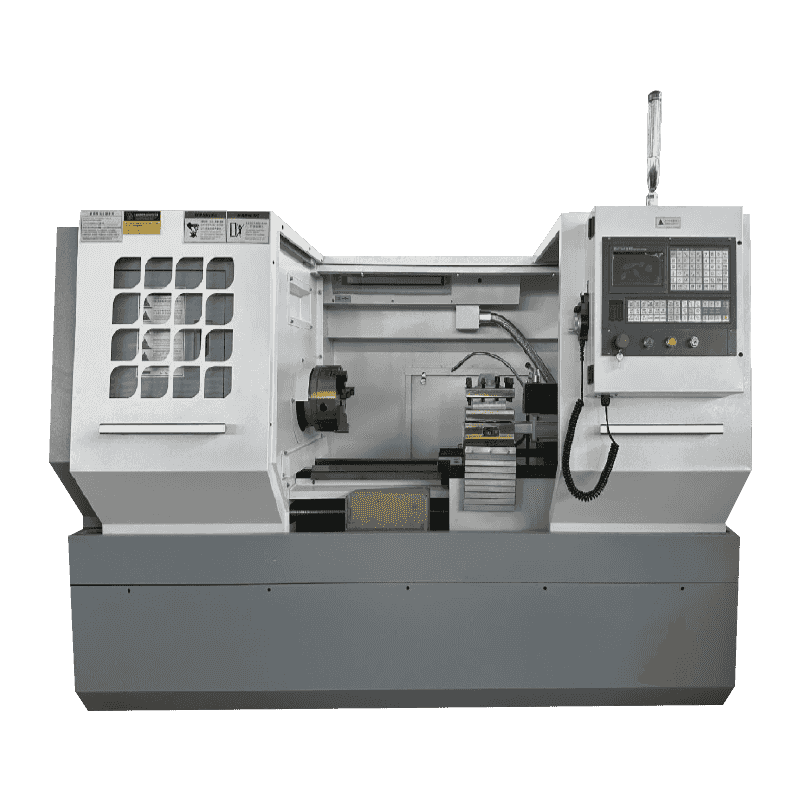

CK6140 CNC horisontell svarv
Numerisk kontroll svarv
CK6140 -serien CNC horisontell svarv har hög precision, hög effekt och hög styvhet. Dess huvudkomponenter och struktur är optimalt utformade, och det är den första valutrustningen för bearbetningsaxlar, skivor, bussningar, specialformade ytor och arbetsstycken av skruvtyp.
Arbetsstycken.
KND eller ett brett antal numeriska styrsystem och helt-digitala AC-servosystem, X och Z-axeln är halvstängd loopkontroll, kulskruv sub använder C3-nivå precisionskulskruvar, och elektriska komponenter importeras eller inhemska välkända märken, i linje med CE eller inhemsk 3C-certifiering.
Maskinverktygen inspekteras i strikt i enlighet med inspektionsförfarandena innan du lämnar fabriken. Varje maskinverktyg antar en laserinterferometer för att kontrollera positioneringsnoggrannheten för X- och Z -axlarna och repeterbarheten för positioneringsnoggrannheten, vilket säkerställer maskinverktygens stabila och pålitliga noggrannhet.
Innan man lämnar fabriken inspekteras maskinverktygen strikt enligt inspektionsförfarandena. Varje maskinverktyg antar en laserinterferometer för att testa positioneringsnoggrannheten och repeterbarheten för X- och Z -axlarna för att säkerställa deras stabilitet och tillförlitlighet.
Produktionsinformation
Huvuddelar Introduktion
1 、 Säng.
Antagande av platt bäddstruktur, hartsandgjutning, gjutjärn av hög kvalitet, styrskena antar medelfrekvenssläckning och slipning och klistra in gjutningsprocess, som har god nötningsbeständighet och precision.
2 、 Spindelbox.
Spindelstrukturen antar den typiska strukturen för tvåpunktsstöd i fram- och bakändarna, och spindeln har hög styvhet; Lageret antar det speciella lagret för en högprecis spindel av Harbin-lagerfabriken, vilket gör att spindeln har hög rotationsnoggrannhet. Det huvudsakliga drivhastighetsområdet är 100 ~ 2000r/min; De viktigaste drivväxlarna är härdade och malda, drivkraften och rullande lager smörjs av stark olja, med god höghastighets- och lågtemperaturökning; Utformningen av spindelboxfodralet tar full hänsyn till värmespridningsåtgärderna och vibrationsdämpningsmekanismen, vilket gör att spindelboxen har funktionerna i lågt brus och hög transmissionsnoggrannhet, och bruset från maskinverktyget överskrider inte det värde som anges i den nationella standarden. Maskinens brus överskrider inte det värde som anges enligt den nationella standarden. Maskinen har en elektrisk överbelastningsskydd, en mekanisk överbelastningsskydd och en nödstoppsanordning för att styra spindelrotationen. Den automatiska hastighetsändringsmaskiet är utrustad med en extern automatisk hastighetsändringskontroll.
3. Matningsrörelse
De tvärgående (x-axeln) och longitudinella (z-axel) matningsrörelserna drivs av servomotorer för att förverkliga de snabba travers- och utfodringsrörelserna med precisionskulskruvar.
Slidvägen är fäst med ett mjukbälte mot plast, som väl kan garantera positioneringsnoggrannheten och repeterbarheten för maskinverktyget.
4. Tailstock.
Utformningen av maskinens svansar tar full hänsyn till styvhet, lastkapacitet och användarvänlighet. Åtdragningsmetoden är manuell.
6. Chuck
Maskinen är utrustad med en 8-tums tre-käke chuck (valfri hydraulisk).
7. Centraliserad smörjning
Anta japansk teknik centraliserat smörjsystem för att förverkliga smörjningen av varje styrskena, kulskruv och lager. Smörjpumpen har funktioner för arbetsstatusdisplay och hydraulisk övervakning. Och kan justeras när som helst oljeinjektionscykel.
3 、 Numeriskt kontrollverktygshållare
Vertikal fyra-station CNC-verktygshållare har funktionerna i hög positioneringsnoggrannhet, stabilitet och tillförlitlighet, ett brett utbud av applikationer, enkel struktur, enkelt underhåll och så vidare.
4 、 Arbetsmiljö av maskinverktyg
Omgivningstemperatur: 5 ℃ ~ 40 ° ℃ intervall och medeltemperaturen på 24 timmar överstiger inte 35 ℃.
Relativ fuktighet: 30% ~ 95% och principen om luftfuktighet är att den inte ska orsaka kondens.
Höjd: Under 1000 m.
Atmosfär: Inget överdrivet damm, syragas, frätande gas och salt.
Undvik direkt solljus på maskinen eller värmestrålningen på maskinen som kan orsaka förändringar i omgivningstemperaturen.
Installationsposition bort från vibrationskällor.
Installationsposition bort från brandfarliga och explosiva material.
Teknisk parameter
| Punkt | Enhet | CK6140 |
| Max. Vänder sängens diameter | mm | 400 |
| Maximal vriddiameter på verktygshållaren | mm | 210 |
| Maxi mamma arbetsstycke längd mellan två centra | mm | 750 |
| Spindel genom håldiametern | mm | Φ52 |
| Spindelhastighetsintervall | r/min | 100-2000 Gear Change/Endless Change |
| Spindeländtyp | A2-6 | |
| Spindel frontavsmalnande hål | Sex mohs | |
| Spindelmotor | kw | 5.5 |
| Fodermotorform | Frekvensomvandling | |
| Numerisk kontrollverktygsstöd | Vertikal fyra-stationverktygshållare | |
| Skaftstorlek | mm | 20x20 |
| Verktygshållare upprepad positioneringsnoggrannhet | ± 3,2 " | |
| Matningshastighetsintervall | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Minimiinställningsenhet | mm | 0.001 |
| Övergripande mått på maskinen (LXWXH) | mm | 2150x1450x1650 mm |
| Brutto maskinvikt | kg | 1900 |
