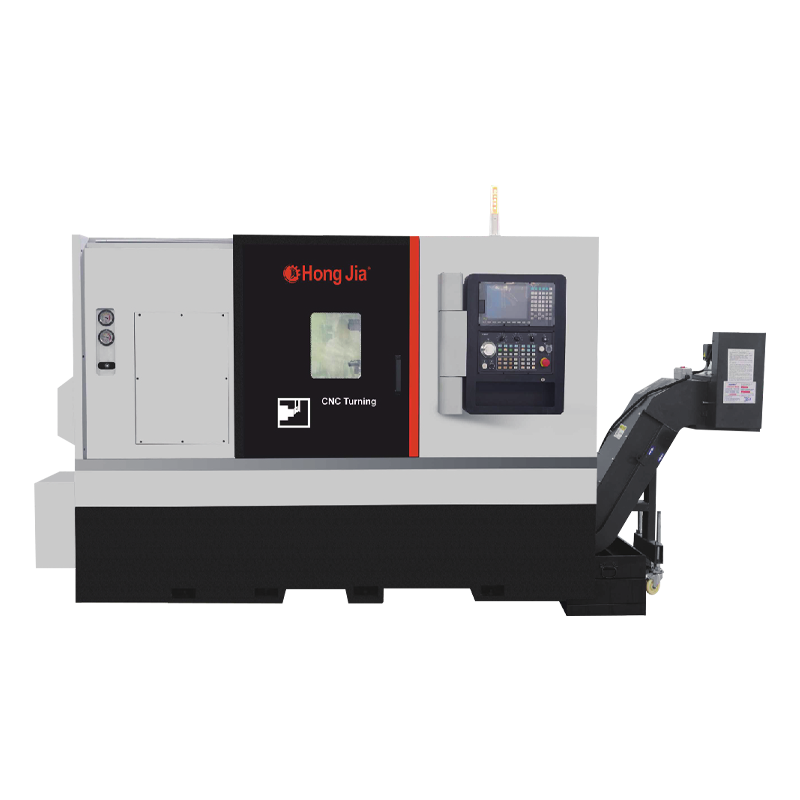

Hem / Produkt / Horisontell CNC Turning and Milling Series / NC110 Precision Mekanisk spindel horisontellt vändningscenter NC110 Precision Mekanisk spindel horisontellt vändningscenter

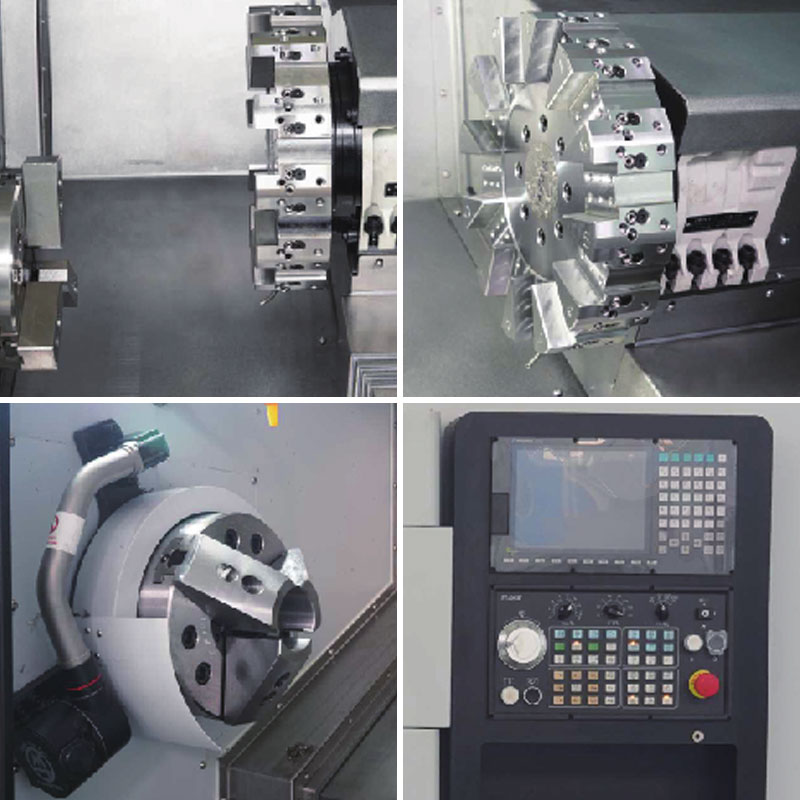

Den hydrauliska tre-käken Chuck är en viktig del av denna precisionsmekaniska spindel horisontella vändningscenter. Dess design betraktar fullt ut stabiliteten och säkerheten för att klämma fast under bearbetningen. Tre-käken Chuck antar hydrauliska drivläge och ger stabil klämkraft genom det hydrauliska systemet för att säkerställa att arbetsstycket inte kommer att förskjutas på grund av vibrationer eller extern kraft under bearbetningen, vilket säkerställer bearbetningens noggrannhet och säkerhet.
Den vanliga precisionsmekaniska spindeln med inbyggd höghastighetsenhet är tillverkad av avancerad teknik och högkvalitativa material, med höghastighets- och högprecisionsbehandlingsfunktioner. Den inbyggda höghastighetsenheten gör det möjligt för spindeln att enkelt uppnå höghastighetsrotation och därmed tillgodose behoven för höghastighetsskärning och borroperationer. Oavsett om det är precisionskonturbearbetning eller höghastighetsborrningsoperationer, kan spindeln ge stabila och exakta behandlingsresultat. Samtidigt kan höghastighetsrotation också förbättra skäreffektiviteten, förkorta bearbetningscykeln och minska produktionskostnaderna.
Produktionsinformation
Bearbetningskapacitet
1. Helt, borrning och tråkig kan utföras
2. Hög styvhet Grundstruktur, för att uppnå kraftig skärning
3. Utmärkt skärningsförmåga och stabil bearbetningsnoggrannhet för att uppnå hög produktion
4. Utdragning av kylvätsketank används för enkel rengöring och skärning
5. Standardtankkapacitet: 125L
Maskinverktygs grundläggande konfiguration
1. Ny generation Sytec/22ta
2. Ny generationens körmotor
3. Den nya generationen av servo- -spindelmotor med högt vridmoment är standard
4. Taiwan eller Japan Wire Rail and Screw
5. Separat vattentank
6. Chipborttagningsmaskin
7. Oljetryck tre klor
8. Standard med inbyggd höghastighetsenhet Precision Mekanisk spindel
Teknisk parameter
| Punkt | Enhet | NC-110 | |
| Max. Vänder sängens diameter | mm | Φ750 | |
| Max. bearbetningsdiameter | mm | Φ600 | |
| Max. arbetslängd | mm | 700 | |
| Max. Bindningsstång genom håldiametern | mm | Φ75 | |
| Huvudaxel | Spindelnäsa | A2-8/11 | |
| Spindel genom håldiametern | mm | Φ86 | |
| Avsmalningen av det inre hålet i spindeln | MT-6 | ||
| Tre-käke Chuck Holding-kapacitet | 10 " | ||
| Pull Rod Action Form | Hydraultryck | ||
| Max. spindelhastighet | r/min | 2500min -1 | |
| Huvudmotor | kw | 15/18,5 | |
| Foder | X-axelresa | mm | 350 |
| Z-axelresa | mm | 750 | |
| X/z axel snabb rörelse hastighet | m/min | 25 | |
| Precision | Positioneringsnoggrannhet (x/z) | mm | ± 0,005 |
| Upprepad positioneringsnoggrannhet (x/z) | mm | ± 0,003 | |
| Dota | Verktygsnummer | 12 | |
| Körform | servo | ||
| Centrumhöjd | mm | 100 | |
| Verktygsändringstid (T-T) | s | 0.2 | |
| Tråkiga verktygshållarespecifikationer | mm | 50 | |
| Square Tool Holder Specifikationer | mm | 25 | |
| Bakstock | Avsmalnande svanshylsa | MT-5 | |
| Mitthylsa diameter | mm | Φ80 | |
| Maximal resan med hög ärm | mm | 100 | |
| Säkerhetssköld | Helt stängd | ||
| Numeriskt kontrollsystem | ny generation 22ta/fanuc oi-tf | ||
| Maskinvikt | Kg | 5200 | |
| Övergripande mått på maskinen (LXWXH) | mm | 2980 × 2200 × 1950 | |
