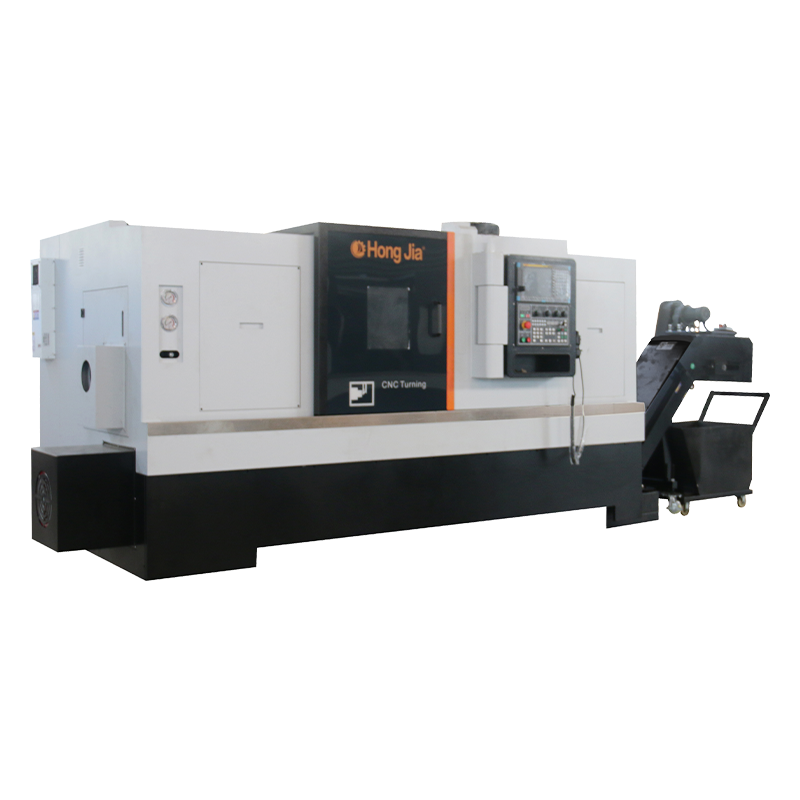

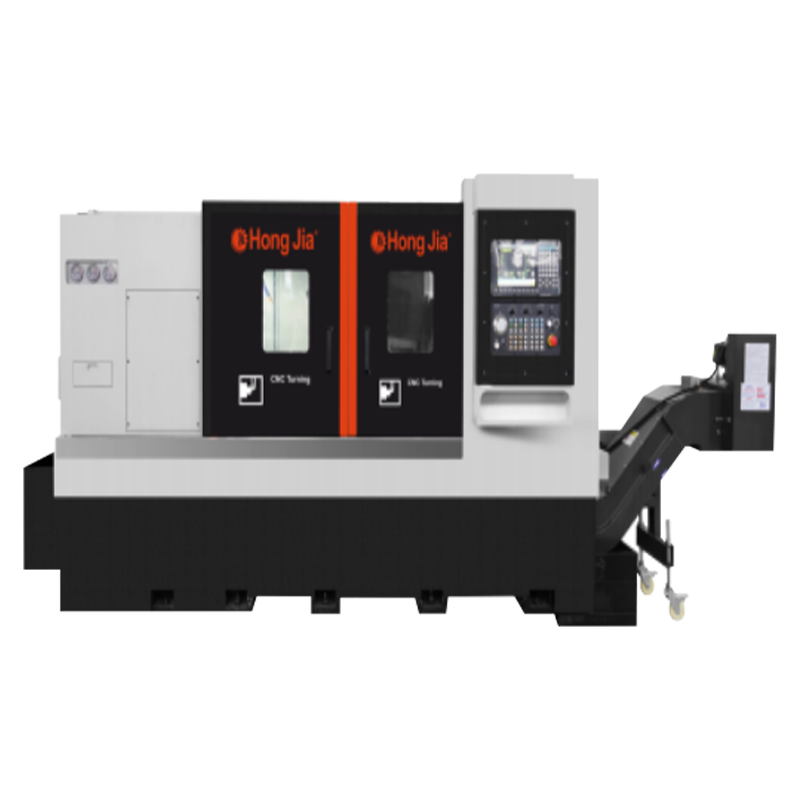

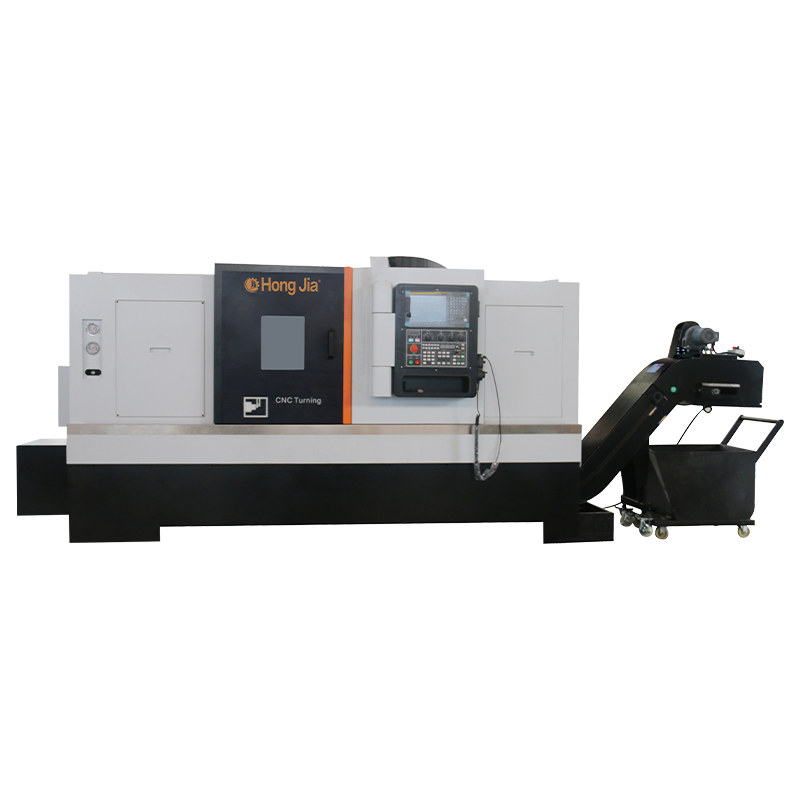

NC-115/1000 CNC svarv

NC-115/1000 CNC-svarven är utrustad med det japanska FanUC0i-TF-kontrollsystemet.
Designad, byggd och testad i full överensstämmelse med ISO NC-115 Turning Center-betyg (statisk noggrannhet, dimensionell och skärprestanda).
Maximal X-Axis-resa är 320 mm, maximal z-axelresa är 1000 mm, och dessa siffror är baserade på en standard 18,0 '(380 mm) chuck med X-axel och z-axelpositioneringsnoggrannhet på 0,008 mm och repeterbarhet på 0,005 mm.

Det breda arbetsområdet på sängen är lämplig för bearbetning av arbetsstycken i olika storlekar: den maximala rotationsdiametern är 730 mm, den maximala diametern för bearbetade delar är 550 mm, den maximala diametern för bearbetade delar är 550 mm, den maximala diametern för bearbetade delar är 550 mm.
NC115-1000 CNC svarv designad och tillverkad av Hongjia antar en integrerad 30-graders. Lutad sängstruktur, god styvhet och hållbarhet. All struktur och gjutningsdesign använder invers ändlig elementanalys. Hongjias unika designmetodik säkerställer att alla maskinverktyg har mer vetenskaplig och rimlig strukturell styvhet.
Honka NC-115/1000 maskinverktyg har en total vikt på 6600 kg och är tillverkad av gjutjärn av hög kvalitet, vilket säkerställer maskinverktygets övergripande stabilitet, styvhet och bearbetning.
Axel
NC-115/1000 är utrustad med en spindel av chuck-typ, och näsmodellen ANSIA2-11 är utrustad med en 18,0 '(380 mm) tre-käke kraftchuck med en uppsättning mjuka käkar som standard.
Maskinspindelmotorkraft: 22 kW (kontinuerlig), 27,5 kW (15 minuter kontinuerlig).
NC-115/1000-maskinspindeln är utrustad med en alfa-motorisk enhet med en hastighet på 1000 rpm och ett nominellt vridmoment på 285Nm (15 minuter) med en bashastighet på 625 rpm.
NC-115/1000 spindeln är bältesdriven.
Spindeln har fem lager - ett rullager och fyra vinkelkontaktlager. Ett par vinkelkontaktlager är monterade fram och bak på spindeln för att öka spindelens totala styvhet. 2 Vinkelkontaktlager är monterade i framsidan av spindeln, 15 mm bort från rullager, för att öka spindeln. Lagerborrningen framför spindeln är 170 mm.
Kombinationen av rullager och vinkelkontaktlager ger systemet utmärkt termisk stabilitet och ökad radiell och axiell styvhet. Spindelens främre ände är labyrint förseglad för att förhindra att den yttre miljön påverkar insidan av spindeln.

Spindeln i NC-115/1000-serien är utrustad med en icke-kontakt magnetisk kodare för styv tappning, 1-graders indexering och spindelpositionering.
Den ultratunna hydrauliska klämmekanismen med kylvätskekretssystem kan anslutas till en tre-käke kraftchuck eller collet-adapter för att klämma fast arbetsstycken. Maskinen har ett litet fotavtryck på grund av användningen av smala roterande cylindrar.
En hydraulisk roterande cylindertryckmätare är fixerad på vänster sida av framsidan av maskinen för att observera den nuvarande kraften på chucken eller collet.
Det hydrauliska trycket hos rotationscylindern är justerbar från 74psi (5 kg/cm2) till 592psi (40 kg). Spindelklämtrycket kan enkelt justeras genom den vänstra servicedörren. En säkerhetsinloppsbrytare är monterad på åtkomstdörren.
Spindelklämtrycket kan justeras från 500 kg till 4000 kg. Den maximala spindelresan på spindelbandet är 15 mm. NC-115/1500 spindelbandstång har en genomströmningskapacitet på 120 mm.
Servotorn
NC-115/1000 är utrustad med en standard 12-positionsbi-riktad servo-torn. Det kan vara utrustat med 25*25 mm vänster och höger fyrkantig skaftverktyg och 50 mm runda skaftverktyg, 12 stationer.
Tornet drivs av borstlösa servomotorer och låses exakt och pålitligt av en tre-delad ändväxelskiva. Turretens angränsande verktygsändringstid är bara 0,18 sekunder.
Turret: s längsta verktygsposition indexeras på 1,0 sekunder. Turret repeterbarhet är 2,5 båge sekunder.

Guide och skruvar
NC-115/1000-sängen använder två japanska #55/ #55 Precision Linjära bollhandskenor på x-axeln och z-axeln, med två bilder för varje skena, som har mycket god styvhet och slitstyrka.
Jämfört med en konventionell glidguide har en linjär rullningsguide lägre friktionsmotstånd, ingen värmeproduktion och mindre värmeutvidgning. Dessutom har rullningsvägen högre positioneringsnoggrannhet, snabbare matningshastigheter, kortare icke-skärningstider, minskade cykeltider, mindre slitage, längre maskinlivslängd och längre bearbetningsstabilitet.
Snabba travershastigheter på upp till 20 m/min finns tillgängliga för X- och Z-axlarna.
NC-115/1000-seriens svarvar är utrustade med Yintai C-3-kvalitetskulskruvar i X-axeln och C-3-kvalitetskulskviter i z-axeln, vilket minimerar värmeväxlingen och förbättrar styvhet, stabilitet och noggrannhet.
X-axelkulsskruven har en diameter på 40 mm och ett tandavstånd på 5 mm. Z-axelkulsskruven har en diameter på 50 mm och ett tandavstånd på 10 mm. Den maximala drivkraften för x-axeln och z-axeln är 1080n.m.
Smörjsystem

NC-115/1000 är utrustad med ett automatiskt centraliserat smörjsystem som standard, vilket möjliggör enkel oljesmörjning av alla rörliga delar av maskinen och minskar driftstopp. Användningen av oljesmörjning säkerställer tillförlitlig smörjning av alla rörliga delar av maskinen, minskar smörjkostnaderna och är miljövänlig.
Kylsystem
NC-115/1000 är ergonomiskt utformad med tjocka plåt- och kylvattenbehållare, vilket möjliggör full återvinning av chips och kylvatten, vilket håller arbetsmiljön ren.
Maskinens plåt skyddar alla större rörliga delar av maskinen.
Maskinen är utrustad med en inre skjutdörr med ett stort glasvisningsfönster. Huvuddörren är säkerhetsinlängd. Vatten- eller oljebaserad kylvätska kan användas.
Kylvätskemunstycken vid headstock-änden och över-turret kylning är standard. Kylvätskeflödeshastighet 12 liter/minut. Kylvätsketankkapacitet 125 liter, kylvätsketryck 18 bar.
Chiptransportör som standard
Den avtagbara chiptransportören är utrustad med storvinkelhjul och kan enkelt dras ut för rengöring.

Kontrollsystem
Alla modeller av NC-115/1000 är utrustade med ett chiptransportörsgränssnitt. RS-232-C-gränssnittet är standard.
NC-115/1000 Machine's Operating Panel är lätt att använda, med välordnade knappar och lätt att förstå märkning. Knappsatsen är gjord av polyesterfilm och är mycket tillförlitlig och motståndskraftig mot skador.
Elektriska krav
Maskindimensioner: L 3980mm, W 2150mm, H 1920mm (med chiptransportör som standard). Ungefärlig maskinöverföringsvikt: 8000 kg.
NC-115/1000-maskinen, när den är utrustad med FANUC 0I-TF/PULS-styrsystemet, kommer att levereras med en full belastning 80 amp (FLA), (30KVA) 220 volt, 3-fas, 50Hz. Alla andra spänningar kräver en ytterligare transformator.

Andra

Stelt tappning är en standardfunktion på NC-115/1000 och möjliggör exakt synkroniserad rörelse av spindeln och z-axeln, vilket säkerställer noggrannhet och tappningshastighet. Tappning kräver en flytande tappningsverktygshållare.
X-axeln och z-axeln är utrustade med Fanauc/1,8 kW-servomotorer, som är direkt kopplade till skruvarna (styva kopplingar) utan återfallsförlust i positionering. Flexibla kopplingar vid lederna eliminerar monteringsfel på grund av parallell eller vinkelorientering.
NC-115/1000 är utrustad med ett starkt LED-illaminerat arbetsljus, vilket underlättar operatörens syn på maskinens arbetsområde. NC-115 // 1000 är utrustad med en trefärgad statusindikator för att visa maskinens driftsstatus.
Tryckmätare monterade på framsidan av maskinen ger enkel åtkomst till det hydrauliska systemets huvudtryck, spindelklämtryck och den valfria hydrauliska svansen. Tillgång till maskinens inre kan erhållas genom en avtagbar sidodörr för att justera trycket på den hydrauliska klämenheten och den valfria hydrauliska svansen.
En komplett uppsättning dokumentation för maskinen / CNC -systemet.
Gratis 2.0 -dagars uppdragsutbildning för programmerare och operatörer av Honka Technicians. NC-115/1000-maskinen levereras med en verktygslåda inklusive spanners och verktyg.
